Ersatzteile und Zubehör Wärmepumpe Zodiac Z200 R32

Ersatzteile und Zubehör Wärmepumpe Zodiac Z200 R32

Ersatzteile Elektronik der Wärmepumpe Zodiac Z200 R32

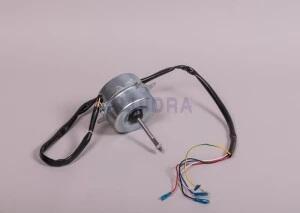

9. Lüftermotor für M2, M3, M4
9. Lüftermotor für M5
34. Hauptplatine PCB
35. Bedienkarte
35+ 30. Bedienkarte mit Universalsteuerungsfolie als Set
36. Steuerkabel (PCB Bedienkarte)
37. Paddelschalter
38. Fühler ST1 Wassertemperatur

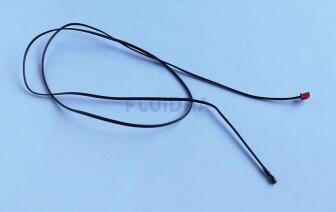

39. Fühler ST2 Lufttemperatur
40. Fühler ST3 Enteisung
41. Betriebskondensator für Mitsubishi Kompressor (30 μF) für M2
41. Betriebskondensator für Toshiba Kompressor (35 μF) für M2
41. Betriebskondensator für Mitsubishi Kompressor (40 μF) für M3
41. Betriebskondensator für Toshiba Kompressor (45 μF) für M3
41. Betriebskondensator für Toshiba Kompressor (50 μF) für M4
41. Betriebskondensator für Panasonic Kompressor (60 μF) für M4
41. Betriebskondensator für Kompressor (55 μF) für M5
42. Betriebskondensator Lüftermotor (2µF) für M2, M3, M4
42. Betriebskondensator Lüftermotor (4µF) für M5
44. Steuerung/Regeleinheit komplett
45. Klemmblock mit Schutz
46. Trafo
ohne Nummer:Relais für Heizungsvorangschaltung
ohne Nummer: Verteilerkarte für Fernbedienung

Ersatzteile Kältetechnik der Wärmepumpe Zodiac Z200 R32:

11. Kompressor Gree R32 für M2 auf Anfrage
11. Kompressor Gree R32 für M3 auf Anfrage
11. Kompressor Gree R32 für M4 auf Anfrage
11. Kompressor Gree R32 für M5 auf Anfrage
12. Kondensator/Wärmetauscher 5 kW für M2
12. Kondensator/Wärmetauscher 7 kW für M3
12. Kondensator/Wärmetauscher 9 kW für M4
12. Kondensator / Wärmetauscher 11 KW für M5
12. Kondensator- / Wärmetauscherunterteil für alle runden Modelle
18. Druckwächter Hochdruck
19. Druckwächter Niederdruck
20. Verdampfer für M2
20. Verdampfer für M3
20. Verdampfer für M4, M5
ohne Nummer: Trockner 053S für 5,7,9,11 kW

Ersatzteile Gehäuse der Wärmepumpe Zodiac Z200 R32:

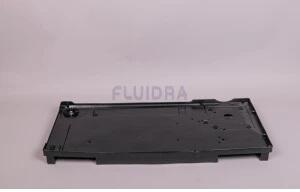

1. Grundplatte
2. Obere Abdeckung, grau
3. Frontblende, grau
4. Zugangsklappe Technik, grau
5. Kondensator Austrittsplatte, grau
6. Gehäuse Eckteil, grau
7. Ausblasgitter, grau
8. Motorkonsole für Ventilator/Propeller
22. Schutzgitter für Verdampfer

Sonstige Ersatzteile der Wärmepumpe Zodiac Z200 R32:

10. Ventilator/Propeller
16. Anschlussstück Kondensator oben (mit Abzweig)
17. Anschlussstück, Kondensator unten (ohne Abzweig)
21. Dämmauflage für Verdampfer
26. Halterung Lufttemperaturfühler

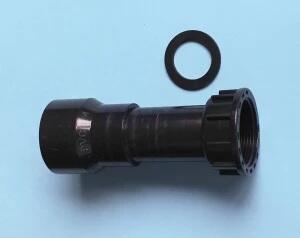

27. Anschlussverschraubung
29. Aufkleber Gerätebeschreibung Z200

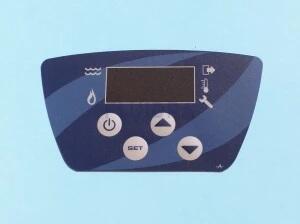

30. Steuerungsfolie

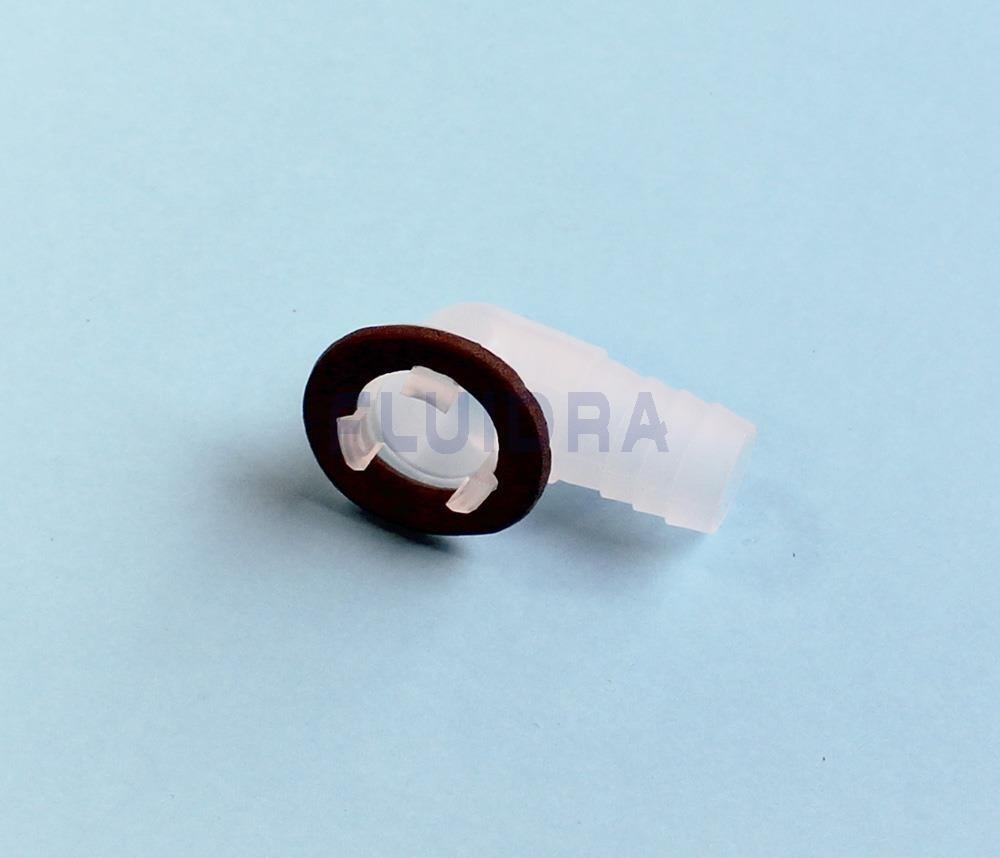

53. Kondensatablaufwinkel
ohne Nummer: Schallschutzhaube für Kompressor M2
ohne Nummer: Schallschutzhaube für Kompressor M3
ohne Nummer: Schallschutzhaube für Kompressor M4
ohne Nummer: Schallschutzhaube für Kompressor M5
ohne Nummer: Schwingungsdämpfer
ohne Nummer: Flachdichtung für Halbverschraubung 1 1/2", 50 mm
ohne Nummer: Verschlusskappe für Kondensatoranschlüsse(gelb außen = WPC02908 / milchig innen = DWPC02908)
ohne Nummer: Displayabdeckung (Set mit Schrauben)

Zubehör für die Wärmepumpe Zodiac Z200 R32:

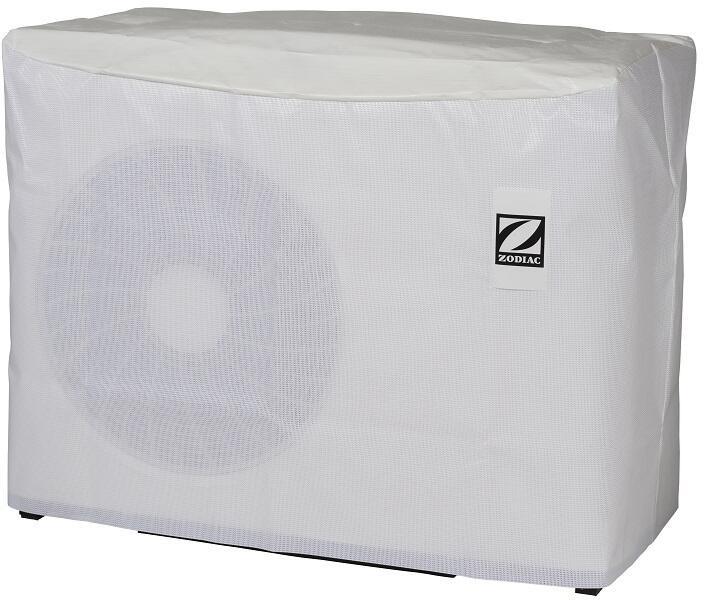

• Abdeckhaube
• Wandhalterung für Z200
• Fernsteuerung
• Reinigungsmittel 5 l
• Reinigungsmittel in Sprühflaschen (Set mit 5x50 ml)

ACHTUNG: Elektronikplatinen und Teile die bereits eingebaut waren sind vom Umtausch ausgeschlossen.

ACHTUNG: Defekte Wärmetauscher benötigen wir zurück, andernfalls wird eine Sicherheitsleistung von 357,00 € an Zodiac fällig!

Dokumente zum Download:

• Austausch der Wassereinlass- und -auslassanschlüsse an einem Wasserkondenator (766kB)
• Anleitung für die Reinigung des Wasserkondensators (874kB)
• Anleitung für den Austausch der Anzeigekarte bei Z200 von Zodiac (363kB)
• Anleitung für den Austausch der Regelkarte bei Z200 von Zodiac (420kB)
• Einbau des Anschlusssteckers für Zodiac Easy Connect (929kB)
• Anleitung und Diagnosehilfenfür die Wärmepumpe Z200 von Zodiac (2.159kB)
• Akustische Optimierung einer Wärmepumpe (412kB)
• Anleitung zum Ablesen der Sensorwerte der Wärmepumpe 2300 (517kB)
• Anleitung für die Kalibrierung des Wassertemperatursensors der Z200 (515kB)
• Ersatzteilzeichnung Wärmepumpe Z200 R32 vonZodiac (2.034kB)
• Erhalten Sie hier das Produktdatenblatt der Wärmepumpe Z 200 von Zodiac als pdf (991kB)
• Erhalten Sie hier die Sortimentsbroschüre von Zodiac für die Wärmepumpe Zodiac Z 200 als pdf. (1.367kB)
• Fragebogen für die Berechnung Ihres Heizbedarfs (876kB)
