Ersatzteile und Zubehör Wärmepumpe Zodiac Z200 R32 Defrost
  • Ersatzteile und Zubehör Wärmepumpe Zodiac Z200 R32 Defrost
  • Ersatzteilliste Z200 R32 Defrost
  • Ersatzteilzeichnung Z200 R32 Defrost
  • Ersatzteilliste Z200 R32 Defrost Teil 2

Ersatzteile und Zubehör Wärmepumpe Zodiac Z200 R32 Defrost

Ersatzteile Zodiac Z200 R32
9. Lüftermotor für M2, M3, M4  255,60 €
9. Lüftermotor für M5  284,60 €
34. Hauptplatine PCB, R32 Defrost  194,60 €
35. Bedienkarte  52,10 €
36. Steuerkabel (PCB Bedienkarte)  16,70 €
37. Paddelschalter (Zolltarifnummer 84189990 Herkunftsland China)  37,70 €
38. Fühler ST1 Wassertemperatur  30,10 €
39. Fühler ST2 Lufttemperatur  30,10 €
40. Fühler ST3 Enteisung  30,10 €
41. Betriebskondensator für Mitsubishi Kompressor (30?F) für M2  56,10 €
Betriebskondensator für Mitsubishi Kompressor (30 ?F) für M2  56,10 €
41. Betriebskondensator für Toshiba Kompressor (35?F) für M2  66,70 €
41. Betriebskondensator Mitsubishi für Komperssor (50?F) für M3  67,50 €
41. Betriebskondensator für Toshiba Komperssor (45?F) für M3  77,70 €
41. Betriebskondensator für Toshiba Kompressor (50?F) für M4  78,50 €
41. Betriebskondensator für Panasonic Kompressor (60?F) für M4  89,60 €
41. Betriebskondensator für Kompressor (55?F) für M5  86,20 €
42. Betriebskondensator Lüftermotor (2?F) für M2, M3, M4  30,10 €
42. Betriebskondensator Lüftermotor (4?F) für M5  35,20 €
44. Steuerung/Regeleinheit komplett auf Anfrage
45. Klemmblock mit Schutz  8,90 €
46. Trafo  51,60 €
51. Relais für Heizungsvorangschaltung  18,60 €
63. Magnetschalter für 4-Wege Ventil  83,60 €
Verteilerkarte für Fernbedienung  19,70 €
11. Kompressor Gree R32 für M2 auf Anfrage
11. Kompressor Gree R32 für M3 auf Anfrage
11. Kompressor Gree R32 für M4 auf Anfrage
11. Kompressor Gree R32 für M5 auf Anfrage
12. Kondensator/Wärmetauscher 5 kW für M2  1.047,30 €
12. Kondensator/Wärmetauscher 7 kW für M3  1.116,80 €
12. Kondensator/Wärmetauscher 9 kW für M4  1.214,90 €
12. Kondensator- / Wärmetauscherunterteil für alle runden Modelle  235,90 €
12. Kondensator/Wärmetauscher 11 kW für M5  1.291,10 €
18. Druckwächter Hochdruck  53,90 €
19. Druckwächter Niederdruck  53,90 €
20. Verdampfer für M2  615,60 €
20. Verdampfer für M3  851,30 €
61. Relais für 4-Wege-Ventil  16,60 €
64. Rückschlagventil  42,60 €
62. 4-Wegeventil für MD2, MD3  208,40 €
62. 4-Wegeventil für MD4, MD5  208,40 €
20. Verdampfer für M4, M5  1.085,40 €
Trockner Byflow (BFK 83S) für MD**  104,80 €
1. Grundplatte  97,- €
2. Obere Abdeckung, grau  91,10 €
3. Frontblende, grau  131,10 €
4. Zugangsklappe Technik, grau  45,60 €
5. Kondensator Austrittsplatte, grau  31,70 €
6. Gehäuse Eckteil, grau  16,50 €
7. Ausblasgitter, grau  20,90 €
8. Motorkonsole für Ventilator/Propeller  123,80 €
22. Schutzgitter für Verdampfer  11,- €
10. Ventilator/Propeller  15,10 €
16. Anschlussstück Kondensator oben (mit Abzweig)  10,70 €
17. Anschlussstück, Kondensator unten (ohne Abzweig)  10,70 €
21. Dämmauflage für Verdampfer  13,20 €
26. Halterung Lufttemperaturfühler  10,20 €
27. Anschlussverschraubung  14,70 €
29. Aufkleber Gerätebeschreibung Z200  5,10 €
30. Steuerungsfolie  12,20 €
53. Kondensatablaufwinkel  12,60 €
Schallschutzhaube für Kompressor M2  13,60 €
Schallschutzhaube für Kompressor M3  13,30 €
Schallschutzhaube für Kompressor M4  13,10 €
Schallschutzhaube für Kompressor M4  18,10 €
Schwingungsdämpfer  6,40 €
Flachdichtung für Halbverschraubung 1 1/2", 50 mm  14,40 €
Verschlusskappe für Kondensatoranschlüsse  2,90 €
o. N. Displayabdeckung Schutzkappe (Set mit Schrauben)  14,10 €
Abdeckhaube  115,- €
Wandhalterung  219,- €
Fernsteuerung Z200 defrost  279,- €
Reinigungsmittel in Sprühflaschen 5 x50 ml  123,20 €
Reinigungsmittel 5 l  137,70 €

255,60 €

inkl. 19% MwSt., zzgl. Versandkosten

ooooo (0)

Variante: 9. Lüftermotor für M2, M3, M4

Artikelnummer: WWA01009

GRATIS Lieferung

  • Versandkostenfrei ab 79,- EURO innerhalb Deutschlands
  • Trusted Shops geprüft. - Klicken Sie auf das Gütesiegel, um die Gültigkeit zu prüfen! Sicher bestellen bei Hitl GmbH

Ersatzteile und Zubehör Wärmepumpe Zodiac Z200 R32 Defrost

Ersatzteile Elektronik der Wärmepumpe Zodiac Z200 R32 Defrost

9. Lüftermotor für M2, M3, M4
9. Lüftermotor für M5
34. Hauptplatine PCB, Defrost 32
35. Bedienkarte Defrost R32
35. Bedienkarte ohne Steuerungsfolie (Teil 30 mitbestellen)
36. Steuerkabel (PCB Bedienkarte)
37. Paddelschalter
38. Fühler ST1 Wassertemperatur

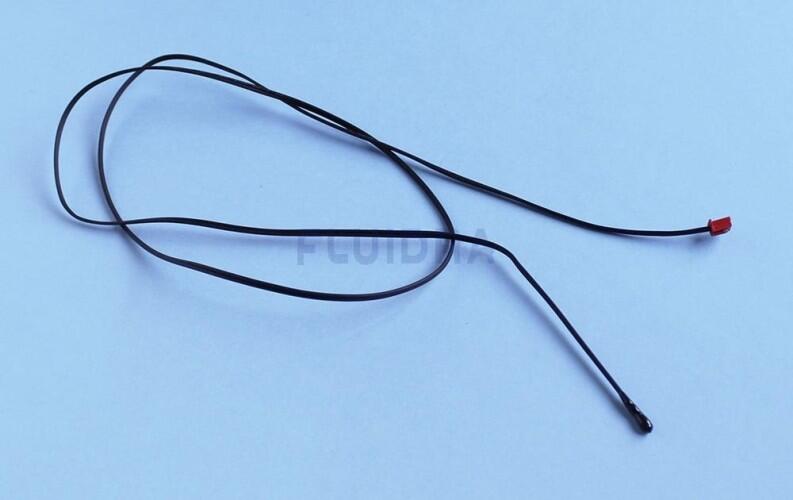

39. Fühler ST2 Lufttemperatur
40. Fühler ST3 Enteisung
41. Betriebskondensator für Mitsubishi Kompressor (30 μF) für M2
41. Betriebskondensator für Toshiba Kompressor (35 μF) für M2
41. Betriebskondensator für Mitsubishi Kompressor (40 μF) für M3
41. Betriebskondensator für Toshiba Kompressor (45 μF) für M3
41. Betriebskondensator für Toshiba Kompressor (50 μF) für M4
41. Betriebskondensator für Panasonic Kompressor (60 μF) für M4
41. Betriebskondensator für Kompressor (55 μF) für M5
42. Betriebskondensator Lüftermotor (2µF) für M2, M3, M4
42. Betriebskondensator Lüftermotor (4µF) für M5
44. Steuerung/Regeleinheit komplett auf Anfrage
45. Klemmblock mit Schutz
46. Trafo
ohne Nummer:Relais für Heizungsvorangschaltung
ohne Nummer: Verteilerkarte für Fernbedienung

Ersatzteile Kältetechnik der Wärmepumpe Zodiac Z200 R32 Defrost:

11. Kompressor Gree R32 für M2 auf Anfrage
11. Kompressor Gree R32 für M3 auf Anfrage
11. Kompressor Gree R32 für M4 auf Anfrage
11. Kompressor Gree R32 für M5 auf Anfrage
12. Kondensator/Wärmetauscher 5 kW für M2
12. Kondensator/Wärmetauscher 7 kW für M3
12. Kondensator/Wärmetauscher 9 kW für M4
12. Kondensator / Wärmetauscher 11 KW für M5
12. Kondensator- / Wärmetauscherunterteil für alle runden Modelle
18. Druckwächter Hochdruck
19. Druckwächter Niederdruck
20. Verdampfer für M2
20. Verdampfer für M3
20. Verdampfer für M4, M5
61. Relais für 4-Wege-Ventil
62. 4-Wegeventil für MD2, MD3
62. 4-Wegeventil für MD4, MD5
64. Rückschlagventil
o. Nummer: Trockner Byflow (BFK 83S) für MD**

Ersatzteile Gehäuse der Wärmepumpe Zodiac Z200 R32 Defrost:

1. Grundplatte
2. Obere Abdeckung, grau
3. Frontblende, grau
4. Zugangsklappe Technik, grau
5. Kondensator Austrittsplatte, grau
6. Gehäuse Eckteil, grau
7. Ausblasgitter, grau

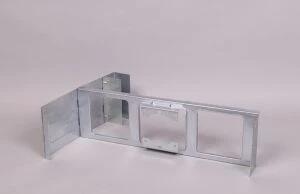

8. Motorkonsole für Ventilator/Propeller
22. Schutzgitter für Verdampfer

Sonstige Ersatzteile der Wärmepumpe Zodiac Z200 R32:

10. Ventilator/Propeller
16. Anschlussstück Kondensator oben (mit Abzweig)
17. Anschlussstück, Kondensator unten (ohne Abzweig)
21. Dämmauflage für Verdampfer
26. Halterung Lufttemperaturfühler
27. Anschlussverschraubung
29. Aufkleber Gerätebeschreibung Z200
30. Steuerungsfolie
53. Kondensatablaufwinkel
ohne Nummer: Schallschutzhaube für Kompressor M2
ohne Nummer: Schallschutzhaube für Kompressor M3
ohne Nummer: Schallschutzhaube für Kompressor M4
ohne Nummer: Schallschutzhaube für Kompressor M5
ohne Nummer: Schwingungsdämpfer (nicht Originalteil)
ohne Nummer: Flachdichtung für Halbverschraubung 1 1/2", 50 mm
ohne Nummer: Verschlusskappe für Kondensatoranschlüsse(gelb außen = WPC02908 / milchig innen = DWPC02908)
ohne Nummer: Displayabdeckung (Set mit Schrauben)

Zubehör für die Wärmepumpe Zodiac Z200 R32 Defrost:

  • Abdeckhaube
  • Wandhalterung für Z200
  • Fernsteuerung für Z200 Defrost
  • Reinigungsmittel 5 l
  • Reinigungsmittel in Sprühflaschen (Set mit 5x50 ml)

ACHTUNG: Elektronikplatinen und Teile die bereits eingebaut waren sind vom Umtausch ausgeschlossen.

ACHTUNG: Defekte Wärmetauscher benötigen wir zurück, andernfalls wird eine Sicherheitsleistung von 357,00 € an Zodiac fällig!
