Ersatzteile und Zubehör Wärmepumpe Zodiac ZS500

Ersatzteile und Zubehör Wärmepumpe Zodiac ZS500 Defrostmodelle

Ersatzteile Elektronik der Wärmepumpe Zodiac ZS500:

25. Paddelschalter

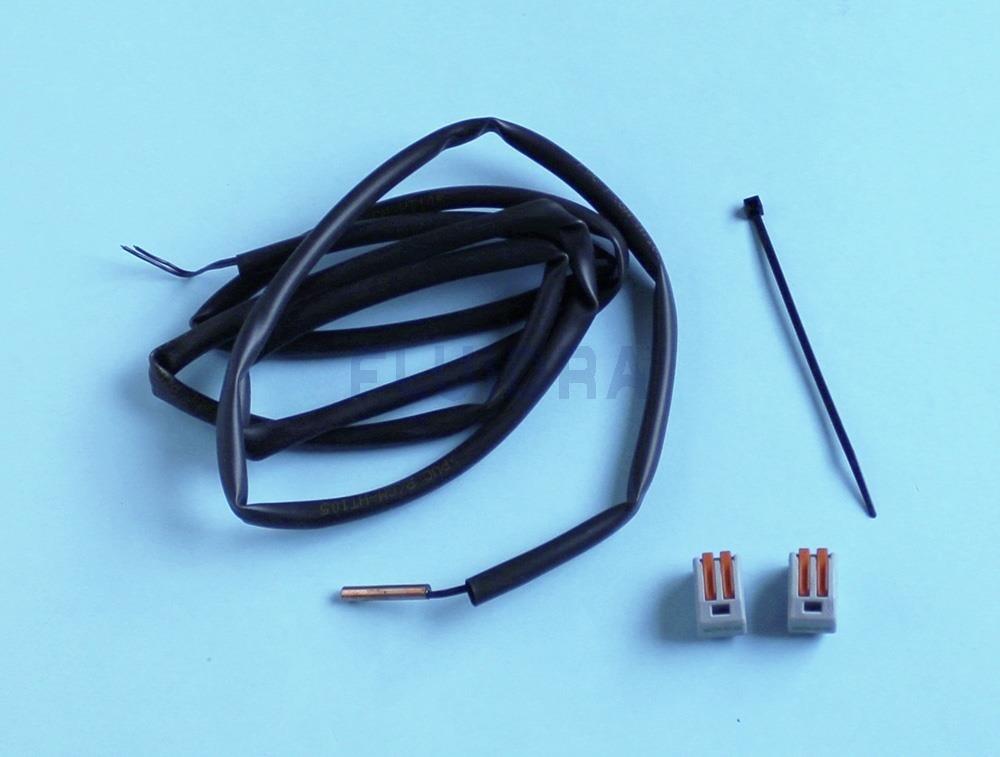

26-30. Fühler ST1, ST2, ST3, ST4, ST5
31. Steuerung/Regeleinheit kompl. ohne Display für MD4
31. Steuerung/Regeleinheit kompl. ohne Display für MD5
31. Steuerung/Regeleinheit kompl. ohne Display für MD8
31. Steuerung/Regeleinheit kompl. ohne Display für TD5
31. Steuerung/Regeleinheit kompl. ohne Display für TD8
34. Hauptplatine A1 inkl. Patch A4 für MD4

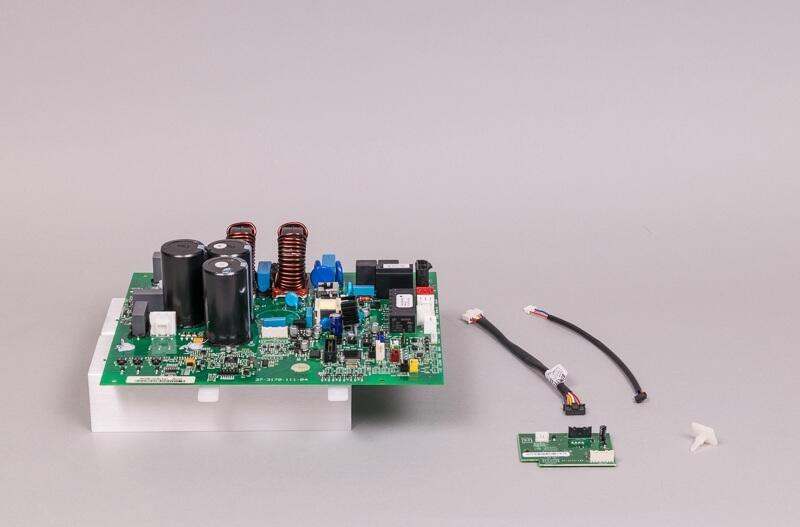

34. Hauptplatine A1 inkl. Patch A4 für MD5

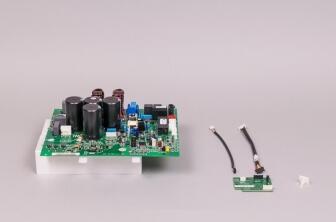

34. Hauptplatine A1 inkl. Patch A4 für MD8
34. Hauptplatine A1 inkl. Patch A4 für TD5
34. Hauptplatine A1 inkl. Patch für TD8
34 Feinsicherung für Platine A1, 25A 6,3 x 32
56. Steuerkabel RJ11/45 2M
37. Entstörfilter EMC für MD4, MD5
37. Entstörfilter EMC für MD8
37. Entstörfilter EMC für TD5, TD8
32. Umschaltrelais 12 A, 230 V, 2 Wechsler
32. Relais TD5, TD8
33. Filterspule 30 KHZ 1,5 mH 22A
42. Heizpatrone 55 W L750
Filter für 4-Wege-Ventil
Patch A4 für Hauptplatine A1
76. Bedieneinheit / Display PAD
Kondensator 1500μF 400V für TD5, TD8
66. Lüftermotor

Ersatzteile Kältetechnik der Wärmepumpe Zodiac ZS500:

1. Kompressor für MD5, MD4
1. Kompressor für MD8
1. Kompressor für TD5
1. Kompressor für TD8
6. Verdampfer für MD4
6. Verdampfer für MD5, TD5,MD8, TD8
17. Druckminderventil MD4
17. Druckminderventil MD5, TD5, MD8, TD8
40. Spule für Druckminderventil
20. 4-Wege-Ventil für MD4, MD5, TD5
20. 4-Wege-Ventil für MD8, TD8
41. Magnetschalter für 4-Wege-Ventil
44. Druckwächter Niederdruck
45. Druckwächter Hochdruck
75. Kondensator/Wärmetauscher für MD4, MD5, TD5
75. Kondensator/Wärmetauscher für MD8, TD8
Trockner Byflow für MD4, MD5, TD5
Trockner Byflow für MD8, TD8

Ersatzteile Gehäuse der Wärmepumpe Zodiac ZS500:

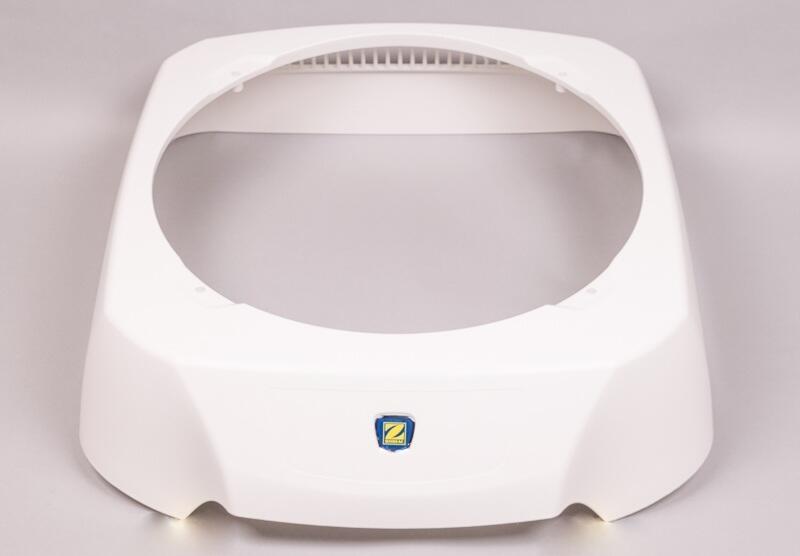

10. Obere Abdeckung, grau
11. Frontblende
12. Lüftergehäuse
13. Kondensator Austrittsplatte
14. Technikzugang Gehäuse Eckteil
15. Grundplatte
54. Aufkleber Zodiac Logo
71. Schutzgitter für Verdampfer
68. Motorkonsole für Ventilator/Popeller für MD4
68. Motorkonsole für Ventilator/Popeller für MD5, MD8
Bedienfolie für PAD
2. Schallschutzhaube für Kompressor MD4, MD5, TD5
2. Schallschutzhaube für Kompressor MD8, TD8
7. Kondensatablaufwinkel
50. Anti-Vibrationsfuß
67. Propeller/Ventilator
77. Set Fixierscheiben für Stutzen
E Anschlussstück Kondensator oben mit Abzweig
F Anschlussstück Kondensator unten mit Abzweig
Halbverschraubung (Paar) 1 1/2 mm inkl. Dichtung
Flachdichtung für Halbverschraubung 1 1/2", 50 mm

Zubehör für die Wärmepumpe Zodiac ZS500:

Auffangwanne mit Ablaufwinkel
Wandhalterung für Bedieneinheit
Umbausatz Indoor
Abdeckhaube
Reinigungsmittel 5 l
Reinigungsmittel in Sprühflaschen (Set mit 5x50 ml)

ACHTUNG: Elektronikplatinen und Teile die bereits eingebaut waren sind vom Umtausch ausgeschlossen.

ACHTUNG: Defekte Wärmetauscher benötigen wir zurück, andernfalls wird eine Sicherheitsleistung von 357,00 € an Zodiac fällig!

Dokumente zum Download:

• Ersatzteilzeichnung Wärmepumpe ZS500 (125kB)
• Austausch der Wassereinlass- und -auslassanschlüsse an einem Wasserkondenator (766kB)
• Anleitung für die Reinigung des Wasserkondensators (874kB)
• Akustische Optimierung einer Wärmepumpe (412kB)
• Informationen zum Diagnosemenü der Wärmepumpe ZS500 (589kB)
• Anleitung für die Kalibrierung des Wassertemperatursensors der ZS500 (560kB)
• Anleitung zum Hinzufügen eines Filters am 4-Wege-Ventil der ZS500 (1.860kB)
• Anleitung für den Austausch der Steuerkarte bei Wärmepumpe ZS500 (1.349kB)
• Austausch des Temperaturfühler bei der Wärmepumpe ZS500 (246kB)
• Austausch des Luftersatzes bei der ZS500 (1.045kB)
• Austausch des Bediengerätes bei der Zodiac ZS500 (598kB)
• Austausch der elektronischen Steuerkarte bei der ZS500 (974kB)
