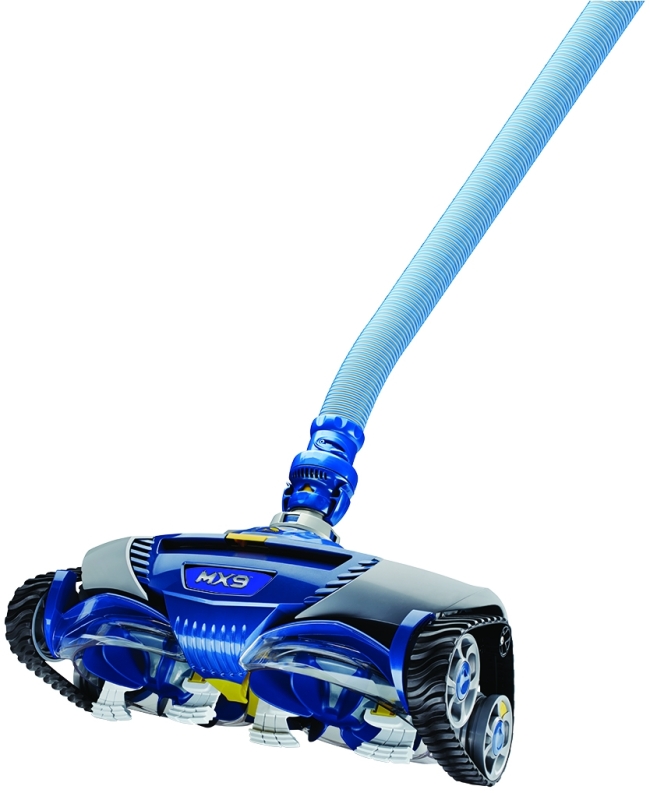

Ersatzteile für Bodenreiniger Zodiac MX9

Ersatzteile für Bodenreiniger Zodiac MX9

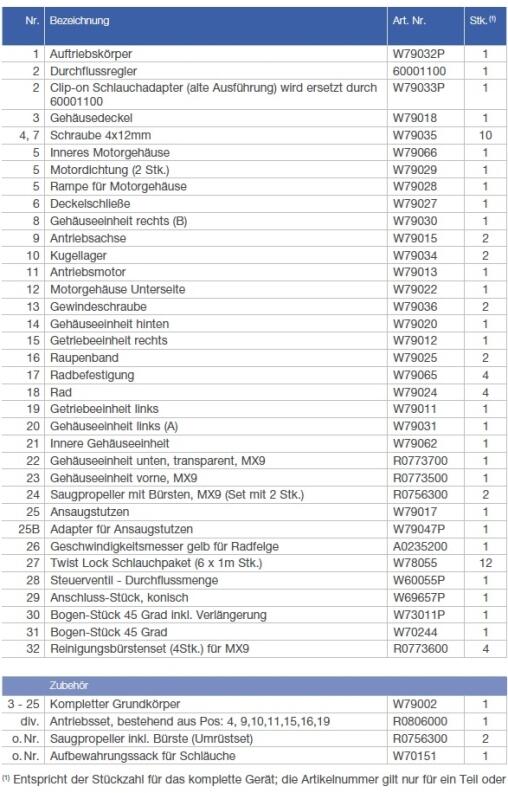

1. Auftriebskörper

2. Durchflussregler

2. Clip-on Schlauchadapter (alte Ausführung) wird ersetzt durch 60001100

3. Gehäusedeckel

4,7. Schraube 4x12mm

5. Inneres Motorgehäuse

5. Motordichtung 2Stk

5. Rampe für Motorgehäuse

6. Deckelschließe

8. Gehäuseeinheit rechts (B)

9. Antriebsachse

10. Kugellager

11. Antriebsmotor

12. Motorgehäuse Unterseite

13. Gewindeschraube

14. Gehäuseeinheit hinten

15. Getriebeeinheit rechts

16. Raupenband

17. Radbefestigung

18. Rad

19. Getriebeeinheit links

20. Gehäuseeinheit links (A)

21. Innere Gehäuseeinheit

22. Gehäuseeinheit unten, transparent

23. Gehäuseeinheit vorne

24. Saugpropeller

25. Ansaugstutzen

25B. Adapter für Ansaugstutzen

26. Geschwindigkeitsmesser gelb für Radfelge

27. Twist Lock Schlauchpaket (6 x 1m Stk.)

28. Steuerventil - Durchflussmenge

29. Anschluss-Stück, konisch

30. Bogen-Stück 45 Grad inkl. Verlängerung

31. Bogen-Stück 45 Grad

32. Reiigungsbürsenset

Zubehör für den Bodebreiniger Zodiac MX9:

Antriebsset bestehend aus Po: 4,9,11,15,16,19

3-25 kompletter Grundkörper

Dokumente zum Download:

• Erhalten Sie hier die Bedienungsanleitung des MX9 als pdf (2.080kB)
• Erhalten Sie hier die Bedienungsanleitung des MX9 als pdf (3.332kB)
• Erhalten Sie hier die Ersatzteilliste des Zodiac MX9 (1.245kB)
• Erhalten Sie hier das Produktdatenblat des Poolreinigers MX9 als pdf (372kB)
• Demontageanleitung für den MX9 von Zodiac (1.135kB)
