Ersatzteile für Bodenreiniger Zodiac MX6

Ersatzteile für Bodenreiniger Zodiac MX6

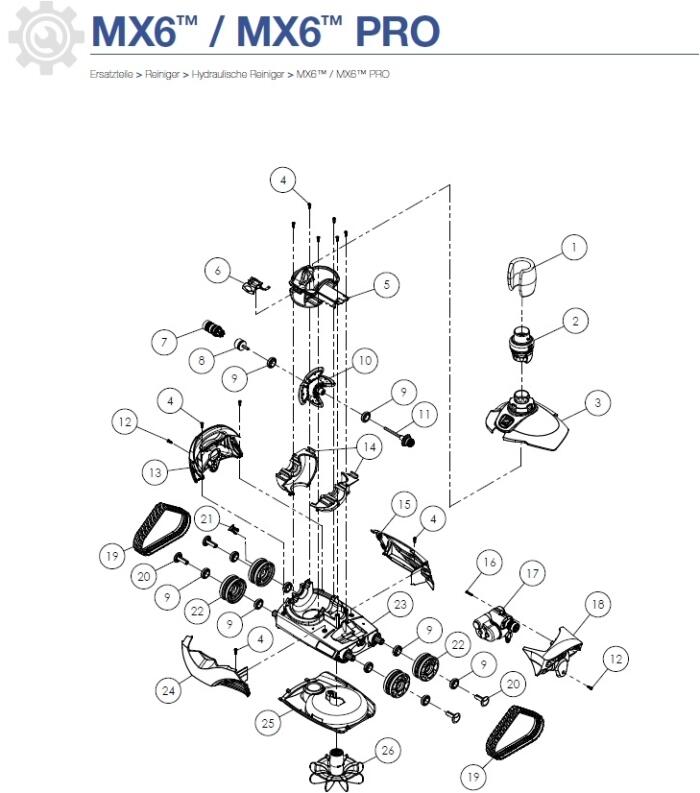

1. Auftriebskörper

2. Durchflussregelventil, automatisch

2. Clip-on Schlauchadapter (alte Ausführung) wird ersetzt durch 60001100

3. Gehäusedeckel

4,12. Schraube 4x12mm

5. Inneres Motorgehäuse

6. Deckelverriegelung

7. Raupenband-Antriebskupplung

8. Motorantriebskupplung

9. Kugellager

10. Antriebsmotor

11. Antriebsachse

13. Gehäuseeinheit rechts

14. Motorgehäuse Unterseite

15. Gehäuseeinheit hinten

16. Gewindeschraube

17. Getriebeeinheit links

18. Gehäuseeinheit links

19. Raupenband

20. Radbefestigung

21. Geschwindigkeitsanzeige für Rad

22. Rad

23. Innere Gehäuseeinheit

24. Gehäuseeinheit vorne

25. Gehäuseeinheit unten

26. Saugpropeller

27. Twist Lock Schlauchpaket (6 x 1m Stk.)

28. Steuerventil - Durchflussmenge

29. Anschluss-Stück, konisch

30. Bogen-Stück 45 Grad inkl. Verlängerung

31. Bogen-Stück 45 Grad
