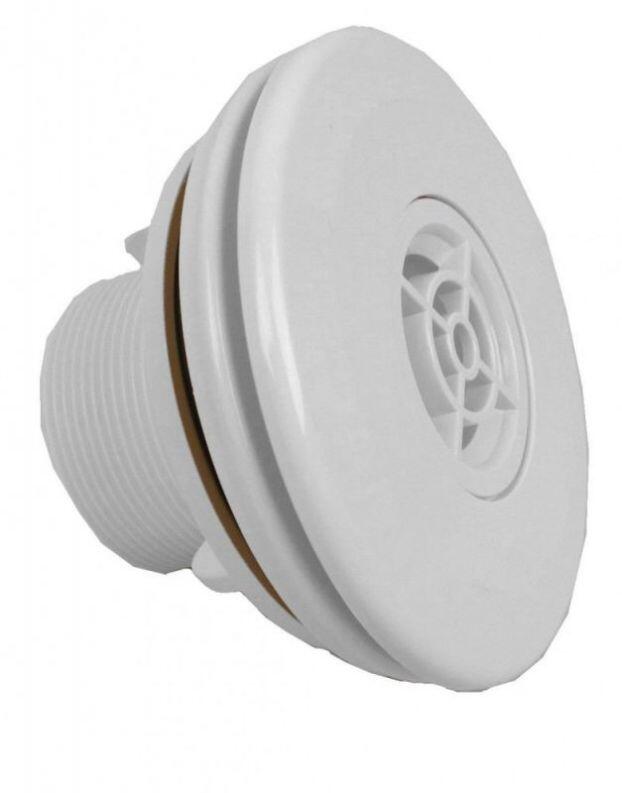

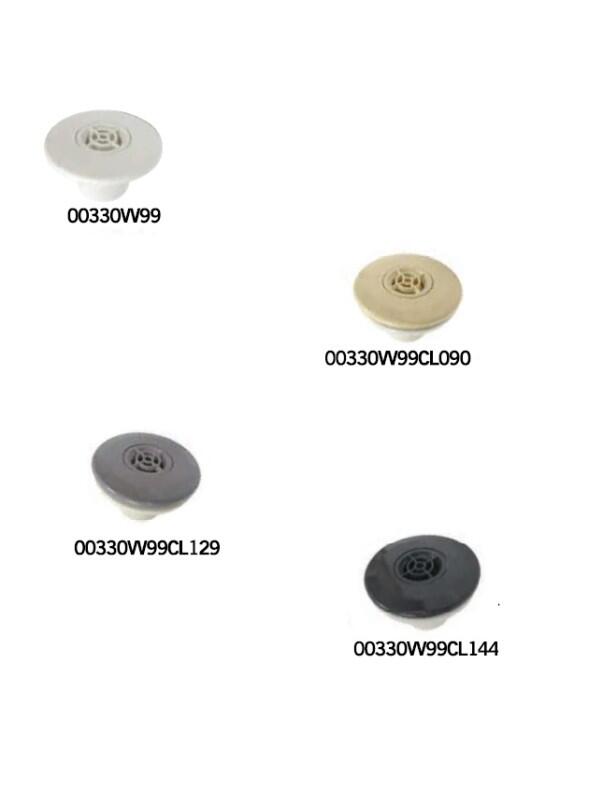

Einlaufdüse Multiflow für Folienbecken in 4 Farben

Einlaufdüse Multiflow für Folienbecken in 4 Farben

• für Folienbecken

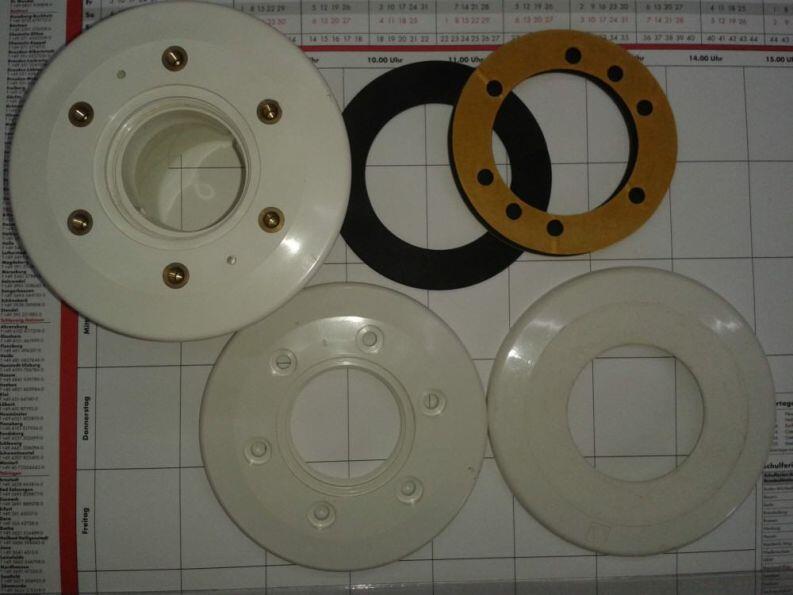

• komplett mit Dichtungen, Schrauben und Kontermutter
• Einlauf mit R2" außen, Ø 50 mm Innen
• Kugel Ø 14 mm kann auf Ø 20 mm oder Ø 25 mm vergrößert werden
• Ausströmrichtung verstellbar
• mit Schutzgitter

Die Öffnung der Kugel der Einlaufdüse Multiflow (Ø=14mm) kann mit Hilfe des Stempels auf 20 oder 25 mm vergrößert und dadurch die Durchflussmenge erhöht werden. Durchflussmengen: Ø 14 mm = 3m³/h, Ø 20 mm = 5m³/h, Ø 25 mm = 7m³/h. Durch die Entnahme der Kugel kann die Einlaufdüse Multiflow als Messwasserentnahmefitting verwendet werden.

Einbauanleitung:

• Die Multiflow-Einlaufdüse wird durch die Stahlwand gesteckt, hinter der Stahlwand kommt die Dichtung ohne Löcher auf das Gewinde.
• Die 2“ Überwurfmutter wird mit der Hand fest angezogen.
• Innen auf das Grundelement eine Dichtung mit Sprühkleber aufkleben, dann erst die Folie einbauen.
• 50 cm Wasser einlassen, damit die Folie gespannt ist.
• Die Löcher in der Dichtung mit Fingern suchen und mit Bleistift markieren.
• Den Flanschring darüber legen, wenn die Markierungen passen, mit kleinem Schraubendreher Loch durchstechen, erste Schraube eindrehen, zweites Loch gegenüber machen. Usw.
• Mit dem Messer die Folie im Spannflansch ausschneiden
• Die Düse eingedrehen.
• Normalerweise wird eine Dichtung hinter der Folie verwendet.

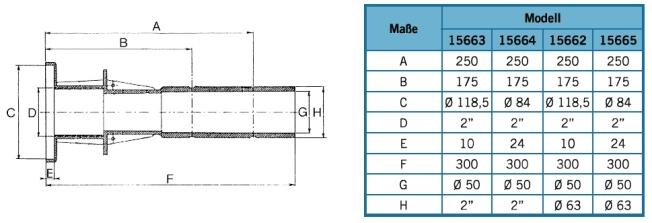

Beim Einbau in Betonbecken /Styropools wird eine Wanddurchfühurung mit 2 Zoll Innengewinde benötigt.

• Das Aussengewinde an der Einlaufdüse mit einem Sägeblatt aufrauhen, Teflonband zum Aufdichten verwenden.
• Einschrauben, nochmals herausdrehen und nochmals Aufdichten. Gut fest ziehen, mit Gefühl.
• Innen auf das Grundelement eine Dichtung mit Sprühkleber aufkleben, dann erst die Folie einbauen bzw. einschweissen.
• 50 cm Wasser einlassen, damit die Folie gespannt ist.
• Die Löcher in der Dichtung mit Fingern suchen und mit Bleistift markieren.
• Den Flanschring darüber legen, wenn die Markierungen passen, mit kleinem Schraubendreher Loch durchstechen, erste Schraube eindrehen, zweites Loch gegenüber machen. Usw.
• Mit dem Messer die Folie im Spannflansch ausschneiden
• Die Düse eingedrehen.
• Normalerweise wird eine Dichtung hinter der Folie verwendet.

Dokumente zum Download:

• Klicken Sie hier für weitere Informationen. (204kB)
• Klicken Sie hier für die Montageanleitung (2.418kB)
