Ersatzteile und Zubehör Wärmepumpe Zodiac Z400 MD4/5 iQ R32

Ersatzteile und Zubehör Wärmepumpe Zodiac Z400 iQ MD4/5 R32

Ersatzteile Elektronik der Wärmepumpe ZZodiac Z400 iQ MD4/5 R32:
3. Kondensator 60 μF ALU für Z400 MD-Geräte
4. Relais, Kompressor und Pumpe Z400 R32

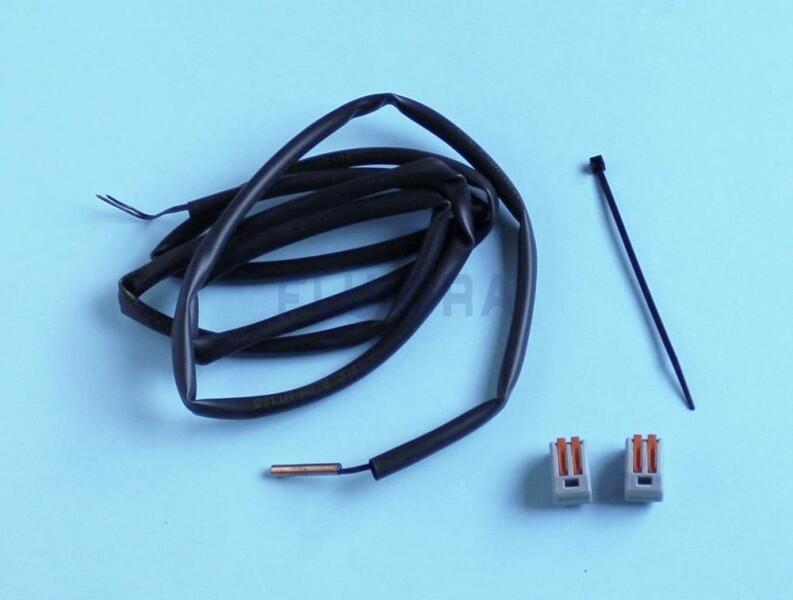

5. Temperaturfühler universal für ST1, ST3, ST4, ST5 (1 Ersatzfühler mit Wagoklemmen) nicht ST2

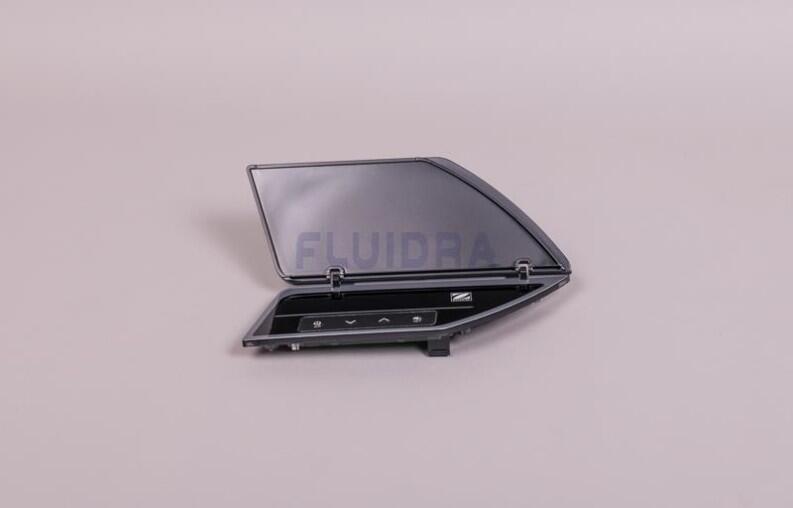

7. Bedieneinheit A2, Set komplett Z400 WIFI / iQ
6. Lüfterbetriebskondensator Stufe Normal Z400

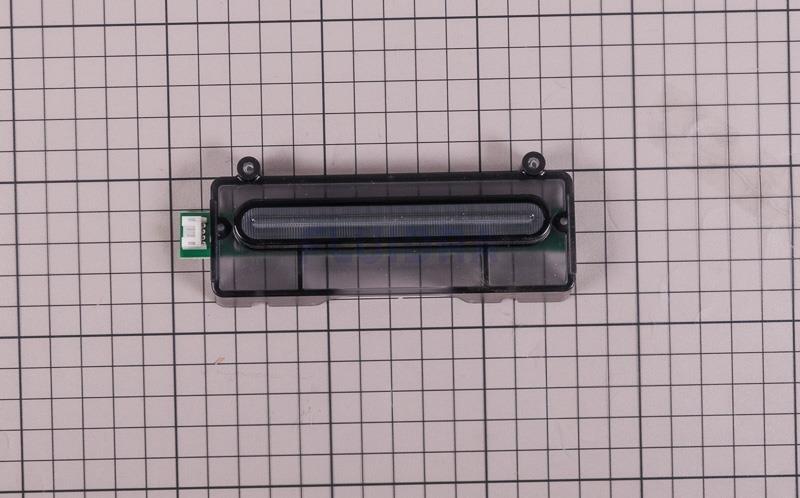

8. LED-Leiste Set, komplett Z400
9. Heizwiederstandkabel + Halterungen Z400
24. Klemmleiste / Seuerungsanschlüsse Z400

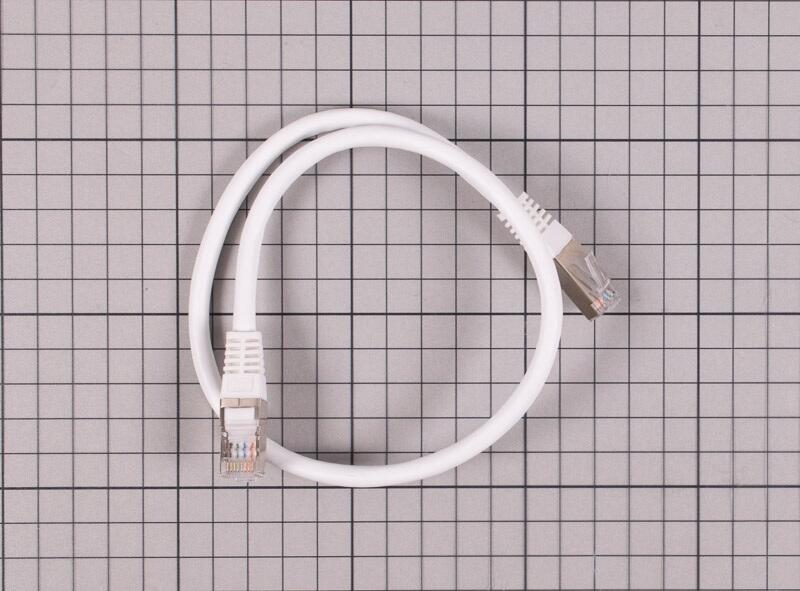

25. Steuerkabel Hauptplatine A1 / Bedienplatine A2 HMI Z400
26. Steuerkabel Bedienplatine / LED-Leiste Z400
33. Temperaturfühler ST2
37. Klemmleiste Stromanschluss Z400 MD4/MD5/MD7/TD7

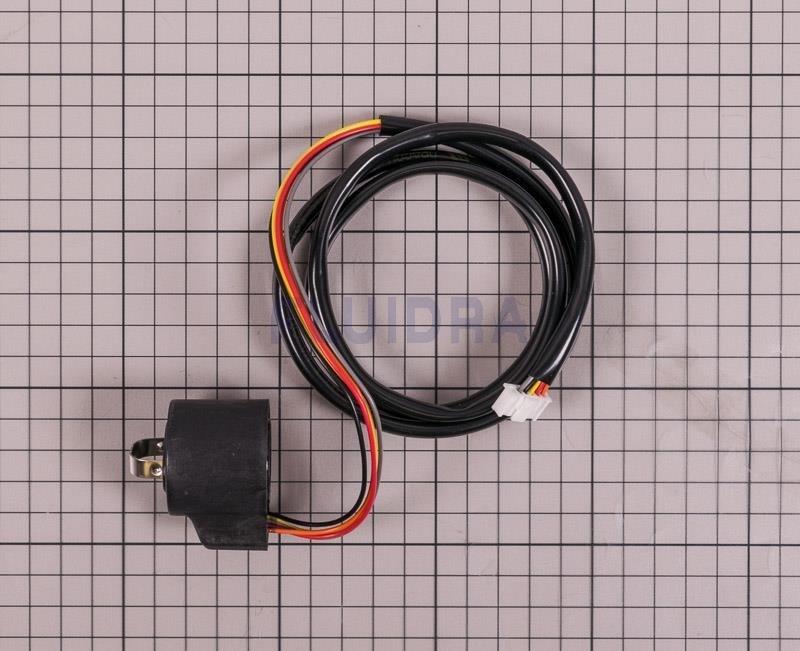

38. Spule für Druckminderventil, UKV A053 Z400
39. Lüfterbetriebskondensator Stufe Silent Z400
42. Lüftergeschwindigkeitsrelais Z400 R32
43. Hauptplatine A1 Z400 WIFI / iQ R32
44. Steuerung / Regeleinheit komplett Z400 MD4/MD5 R32

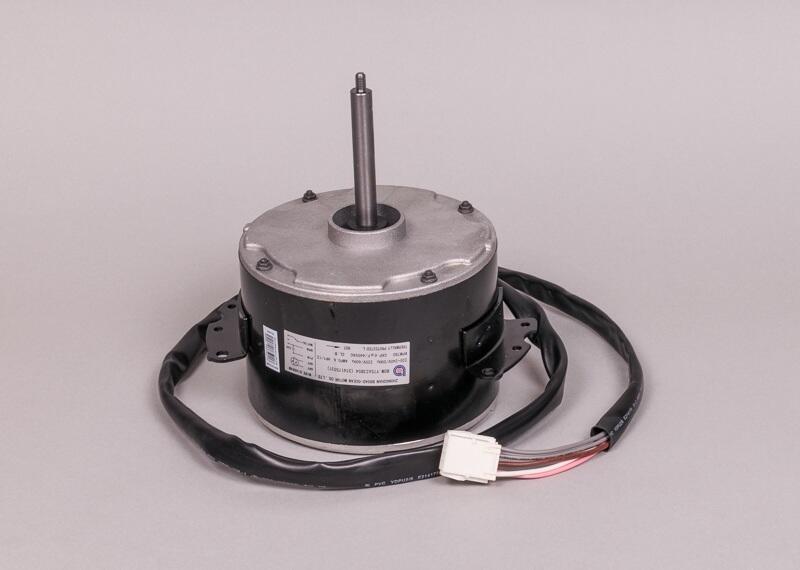

47. Lüftermotor
51. Elektromagnet f. 4-Wege-Ventil

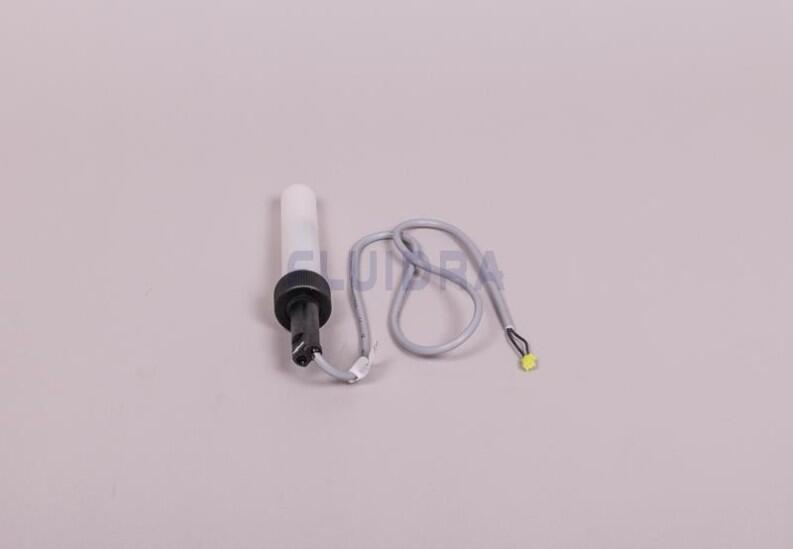

53. Paddelschalter mit Stecker
55. Heizelement 55W
54. Varistor Z400

Ersatzteile Kältetechnik der Wärmepumpe Zodiac Z400 iQ MD4/5 R32:

10. Kondensator / Wärmetauscher für Z400 MD4
10. Kondensator / Wärmetauscher für Z400 MD5
11. Verdampfer Z400 MD4/MD5
40. Kompressor Z400 MD4/R32
41. Kompressor Z400 MD5/R32
49. Druckwächter ND, 0,5/2 BAR
50. Druckwächter HD, 33/42 BAR
52. Druckminderventil UKV 18 D31 Z400 MD4
52. Druckminderventil UKV 25 D32 Z400 MD5

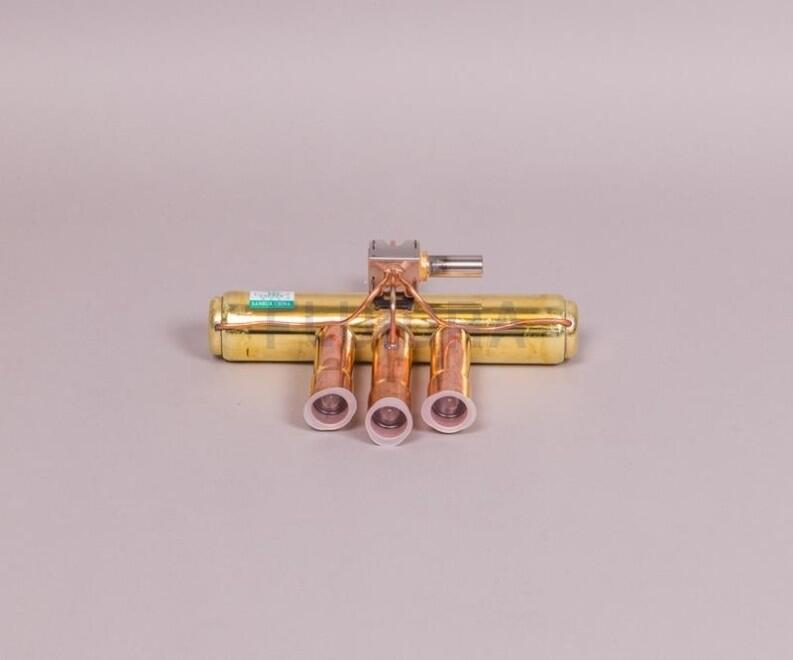

55. Vierwegeventil Z400 MD4/MD5/MD7/TD7
57. Kältemittelsammler Z400 MD4/MD5/MD7/TD7
o. N. Trockner Byflow (BFK 83S) für MD4/MD5/MD7/TD7 **
o. N. Trockner Byflow (BFK 84S) für MD8/TD8/MD9/TD9 **

Ersatzteile Gehäuse der Wärmepumpe Zodiac Z400 iQ MD4/5 R32:
12. Obere Abdeckung mit Befestigungssatz Z400 MD4/MD5/MD7/TD7
13. Frontblende Aluminiumgrau + Halterungsset Z400 MD4/MD5
13. Frontblende Beigegrau + Halterungsset Z400 MD4/MD5
13. Frontblende Edelstahl + Halterungsset Z400 MD4/MD5
14. Frontblenden Halterungsset (6x Gummi / Mutter / Schraube)Z400
15. Zugangsklappe, seitlicher Technikzugang Z400
16. Gehäuseteil rechts Z400 MD4/MD5
17. Grundplatte mit Befestigungsset Z400 MD4/MD5/MD7/TD7

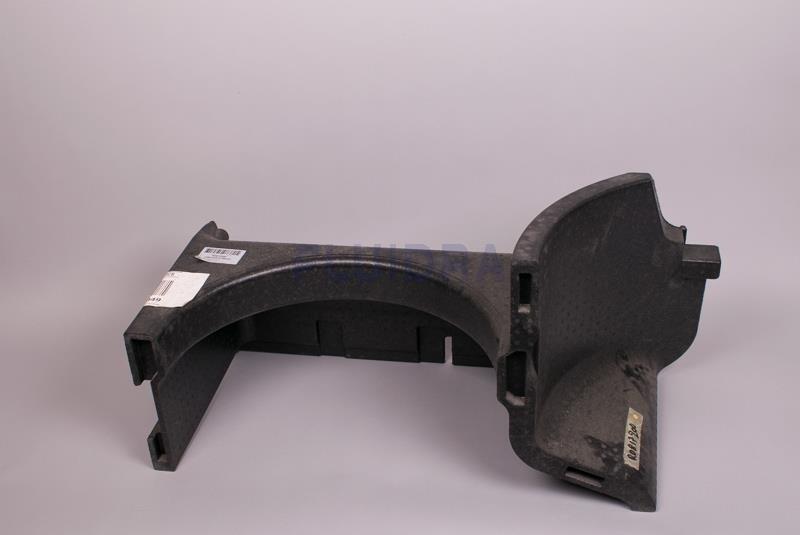

19. Luftführung Oberteil Z400 MD4/MD5/MD7/TD7
20. Luftführung Unterteil Z400 MD4/MD5/MD7/TD7
21. Abdeckung für Display HMI Z400
22. Motorkonsole für Ventilator / Propeller Z400 MD4/MD5
23. Schaltkastenblende Z400
29. Zugangsklappe, hinterer Technikzugang Z400
30. Kunststoffmuttern Set Z400
31. Schraubensatz für gesamte Einheit Z400
32. Gehäuseteil links Z400 MD4/MD5

Sonstiges der Wärmepumpe Zodiac Z400:

1. Anti-Vibrations-Fuß f. Z400/ZS500

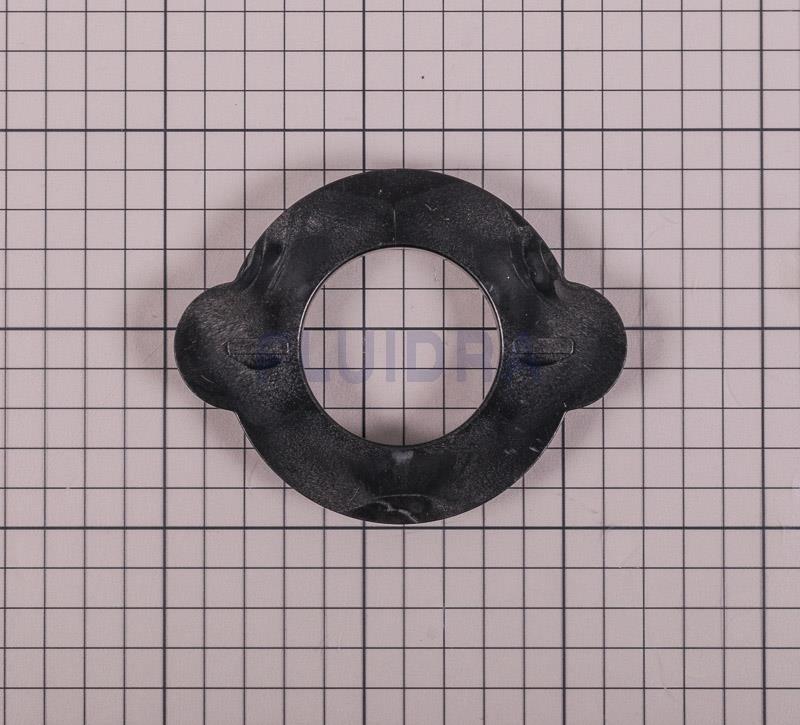

2. Fixierscheibe f. Stutzen
18. Schallschutzhaube für Kompressor Z400 MD4
18. Schallschutzhaube für Kompressor Z400 MD5
27. Anschluss-Stück Kondensator oben (mit Abzweig für Paddelschalter
28. Anschluss-Stück Kondensator unten (ohne Abzweig für Paddelschalter
45. Halbverschraubung (Paar) 1½", 50 mm inkl. Dichtung
46. Kondensatablaufwinkel Ø 16 MM

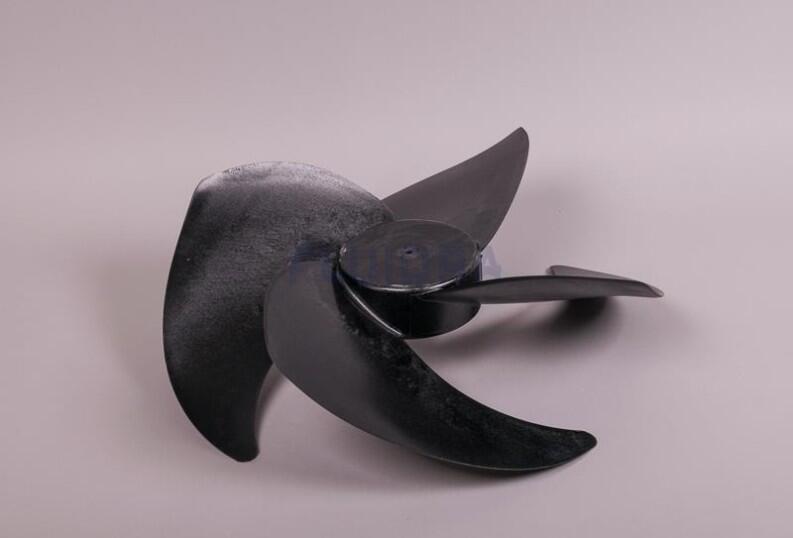

48. Ventilator / Propeller
o. N. Reparaturset für Kondensator / Tauchhülse
o. N. Verschlusskappe für Kondensatoranschlüsse (gelb außen = WPC02908 / milchig innen = DWPC02908)

Zubehör für die Wärmepumpe Zodiac Z400 iQ MD4/5 R32:

38. Abdeckhaube Schmal Z400 MD4/MD5
Reinigungsmittel 5 l
Reinigungsmittel in Sprühflaschen (Set mit 5x50 ml)

ACHTUNG: Elektronikplatinen und Teile die bereits eingebaut waren sind vom Umtausch ausgeschlossen.

ACHTUNG: Defekte Wärmetauscher benötigen wir zurück, andernfalls wird eine Sicherheitsleistung von 357,00 € an Zodiac fällig!

Dokumente zum Download:

• Austausch der Wassereinlass -und Auslassanschlüsse am Wasserkondersator (766kB)
• Erhalten Sie hier das Produktdatenblatt der Wärmepumpe Z400 iQ (3.617kB)
• Erhalten Sie hier die Bedienungsanleitung der Z400 iQ (5.843kB)
• Information über die Vernetzung verschiedener Zodiacprodukte (348kB)
• Kalibrierung des Wassertemperaturfühlers bei Z400 (271kB)
• Ablesen der Fühlerwerte bei der Wärmepumpe Z400 (298kB)
• Ersatzteilzeichnung Wärmepumpe Z400 R410A vonZodiac (3.954kB)
• Reinigung des Wasserkondensators bei der Z400 (874kB)
• Austausch der Fühler bei der Z400 iQ (582kB)
• Hauptplatine, Tastaturkarte und LED Bandkarte bei der Z400 (1.696kB)
• Bedienungsanleitung für den Lüftermotor beim Austausch (1.041kB)
• Austausch der NTC-Universalsonde bei der Z400 (187kB)
