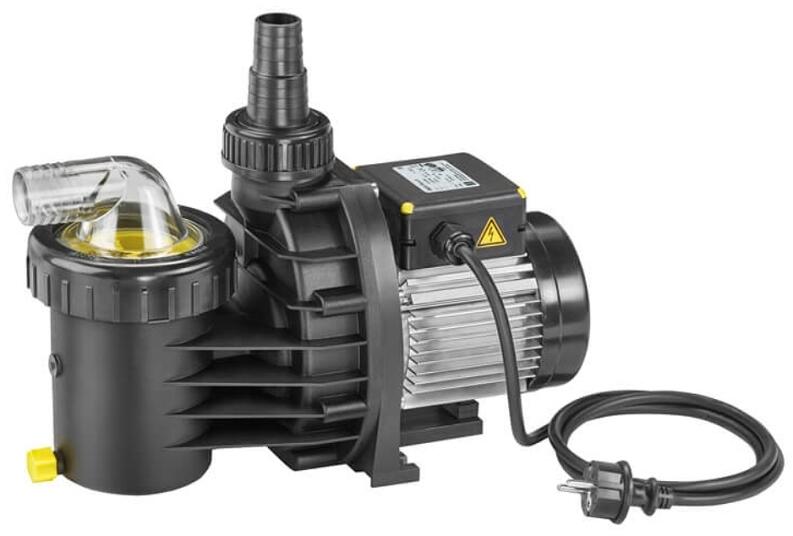

Ersatzteile Speck BADU Picco und Picco II

Ersatzteile Speck BADU Picco und Picco II

• 101 - Pumpengehäuse mit Verschlusskappe
• 143 - Vorfiltersieb mit Griff, Ø Innen 8,1 cm, Außen 9,7 cm, Boden 7,8 cm, Höhe 11,2 cm
• 160.1 - Vorfilterdeckel Picco mit Schlauchanschluß, Ø 117,5 mm, d = 38 mm
• 160.2 - Vorfiltergewindering Picco 11, Ø Außen 136 mm, Innen 102 mm, Höhe 37 mm
• 161 - Zwischengehäuse (Gehäusedeckel)
• 230 - Laufrad Picco, Ø 100 mm, Schaufelhöhe 4,5 mm
• 412.1 - Vorfilterdeckeldichtung 105 x 5 mm
• 412.2 - Gehäusedichtung Picco, 158 x 6 mm
• 412.10 - O-Ring zu Anschlussteil (Rohranschluss) 50 x 3 mm
• 412.11 - Runddichtung 6 x 2 mm, Viton
• 433 - Gleitringdichtung Ø 14 mm
• 507 - Spritzring 45 x 12,2 x 4 mm
• 582 - Verschlußkappe gelb G 3/8 mit Flachdichtung
• 595 - Gummipuffer 10 x 10 x 27 mm
• 721 - Anschlussteil für Schlauch: Überwurfmutter und Schlauchtülle
• 721+421.10 - Anschlussteil für Schlauch kpl. mit Dichtung und Überwurfmutter
• 800 - Wechselstrommotor 0,2 kW, 230 V mit Kabel und Stecker
• 894.1 - Adapter für Motorfuss
• 900 - Schneidschraube, 7 x 48,4 mm, A 2
• 910 - Zylinderschraube M6 x 35 Kunststoff

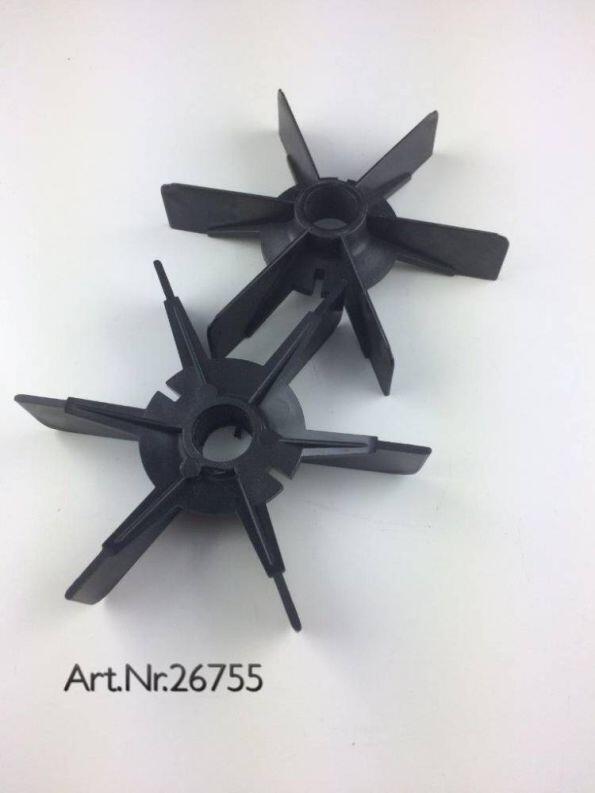

• Lüfterrad für Picco, Ø 100 mm O
• Lüfterhaube für Picco RO
• Anschlussteil Ø 50 mm für feste Verrohrung
• Reparatursatz O-Ringe
• Gehäuse kompl. (bestehend aus 101+143+160.1+160.2+412.1+582)
• Wechselstrom-Motoreinheit 0,2 kW, 230 V

alle weiteren Ersatzteildetails und Ersatzteilzeichung siehe pdf zum Download
