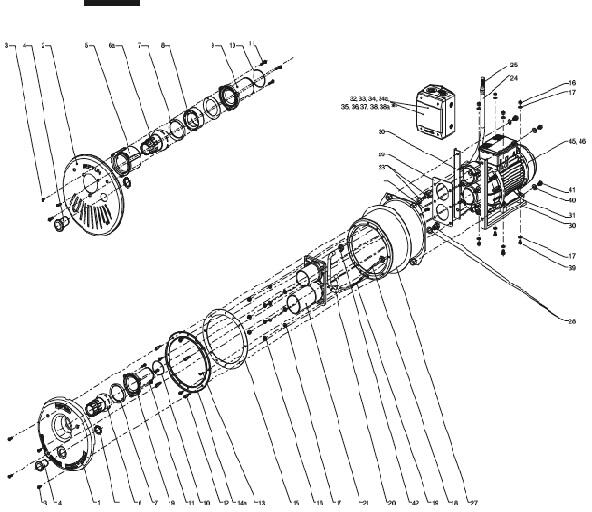

Ersatzteile Gegenstromanlage Neptun Compact

Fertigbausatz Gegenstromanlage Neptun Compact

Gegenstromanlage Neptun Compact für Stahlwand‐, Styropor‐, Beton‐ und Einbaubecken. Geringere Einbaumasse als bei handelsüblichen Gegenstromanlage aufgrund der Tatsache, dass die Pumpe direkt am Einbausatz montiert wird. Wasserdurchfluss und Luftstromzufuhr regelbar.

Für die optimale Überwinterung empfehlen wir die Verwendung der Winterverschlussplatte.

• Düsenblende ABS
• Düsenblende A 4
• Linsensenkkopfschraube M 6 x 16
• PN-Taster
• Düsenhalter vorne
• Düse
• Düse grau
• Kugelgleitring
• Distanzstück
• Düsenhalter hinten
• O-Ring
• Blechschraube 4,8 x 19 A 4
• Gewindemuffennippel M 6 x 16 A 4
• Linsenkopfschraube M 6 x 16 A 4
• Flansch A 4
• Dichtung
• Mutter M 8 A 4
• Beilagscheibe M 8 A 4
• PN Schlauch 3 x 1 mm PVC /per m
• Schutzfeder
• Luftschlauch 13 x 8 / per m
• Pumpenflansch 63 / 75
• Durchführung Luft 3/8“ x d 20
• Luftschlauch d 20 / per m
• Luftventil 3/8“
• Einbautopf A 4
• Durchführung für PN Taster
• Flachdichtung
• Konsole
• Gummi-Verbindung M 8 x 20 per Stk.
• Kasten leer
• Motorschütz
• PN-Schalter (neue Ausf. ab 2008)
• PN-Schalter (alte Ausf. bis 2007)
• Thermorelais
• Verschraubung PG 16
• Stromstoßschalter
• Steuerkasten komplett 230 V/8 - 11,5 A
• Steuerkasten kompl. 400 V/3,7 - 5,5 A
• Sechskantschraube M 8 x 10 A 2
• Beilagscheibe d 10 A 2 echskantschraube M 10 x 12 A 2
• Mutter 3/8“
• Pumpe ZFPO1000 DX 2,75 kW/400 V
• Pumpe ZFPO 1200 DX 3,3 kW/400 V

Dokumente zum Download:

• Erhalten Sie hier die Montage- und Bedienungsanleitung für die Neptun Jet Compact als pdf. (43.164kB)
