Ersatzteile und Zubehör Wärmepumpe Zodiac Z400 R410A

Ersatzteile und Zubehör Wärmepumpe Zodiac Z400 und Z400 iQ R410A

Ersatzteile Elektronik der Wärmepumpe Zodiac Z400 und Z400 iQ R410A:
3. Kondensator 60 μF ALU für Z400 MD-Geräte
3. Phasenwächter für Z400 TD-Geräte

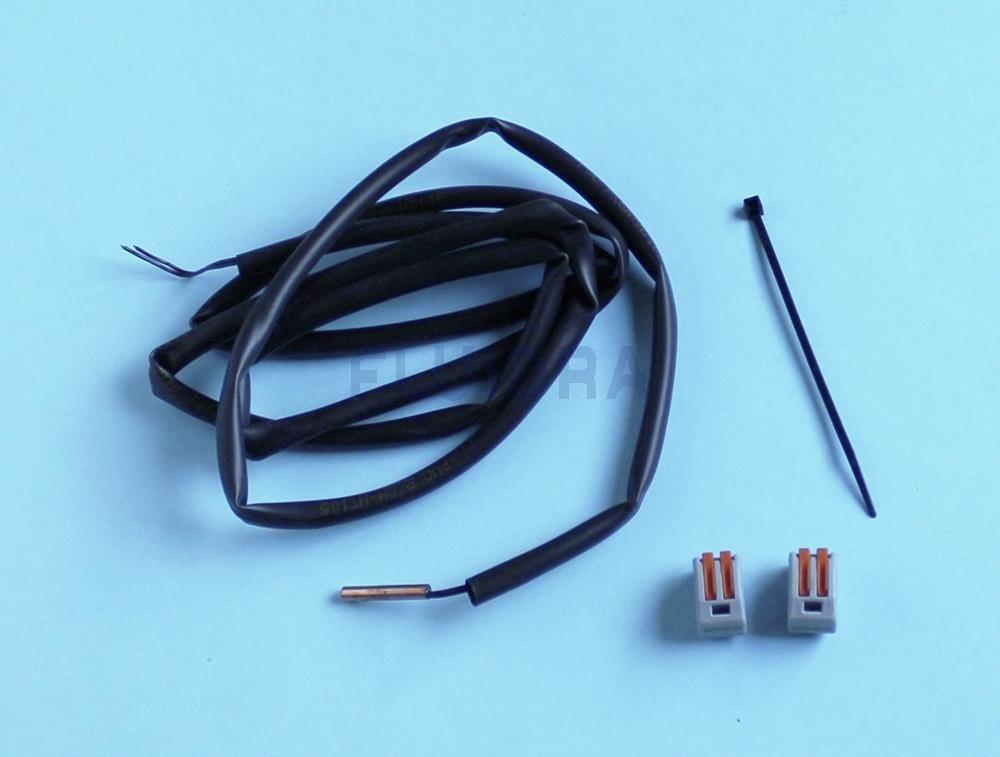

4. Temperaturfühler universal für ST1, ST3, ST4, ST5 (1 Ersatzfühler mit Wagoklemmen) nicht ST2
5. Steuerung / Regeleinheit komplett Z400 MD4/MD5
5. Steuerung / Regeleinheit komplett Z400 MD7
5. Steuerung / Regeleinheit komplett Z400 MD8
5. Steuerung / Regeleinheit komplett Z400 MD9
5. Steuerung / Regeleinheit komplett Z400 TD7
5. Steuerung / Regeleinheit komplett Z400 TD8
5. Steuerung / Regeleinheit komplett Z400 TD9
6. Lüfterbetriebskondensator Stufe Normal Z400
7. LED-Leiste Set, komplett Z400
8. Heizwiederstandkabel + Halterungen Z400
18. Schütz Z700 MD4/MD5/TD9 (18A)
18. Schütz Z400 MD7 (25A)
18. Schütz Z400 MD8/MD9 (32A)
18. Schütz Z400 TD7/TD8 (12A
19. Varistor Z400
26. Klemmleiste / Seuerungsanschlüsse Z400

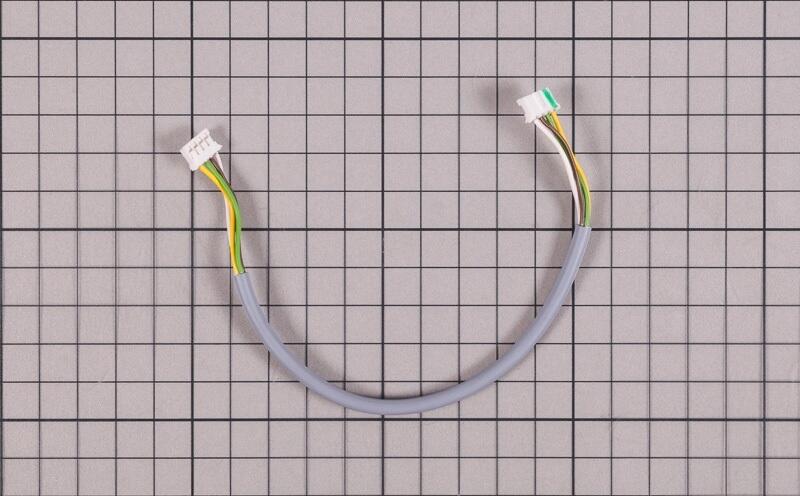

27. Steuerkabel Hauptplatine A1 / Bedienplatine A2 HMI Z400
28. Steuerkabel Bedienplatine / LED-Leiste Z400
35. Temperaturfühler ST2
39. Klemmleiste Stromanschluss Z400 MD4/MD5/MD7/TD7
39. Klemmleiste Stromanschluss Z400 MD8/TD8/MD9/TD9
40. Bedieneinheit A2, Set komplett Z400 (bis 2019 / ohne iQ)
40. Bedieneinheit A2, Set komplett Z400 WIFI / iQ
41. Spule für Druckminderventil, UKV A053 Z400
42. Lüfterbetriebskondensator Stufe Silent Z400
43. Hauptplatine A1 Z400 (bis 2019 / ohne iQ)
43. Hauptplatine A1 Z400 WIFI / iQ
47. Lüftermotor

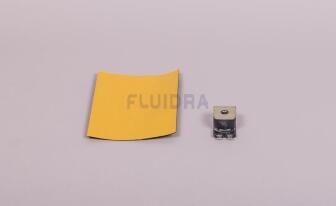

51. Elektromagnet f. 4-Wege-Ventil
53. Paddelschalter mit Stecker
55. Heizelement 55W
57. Smart Starter Set Z400 MD8/MD9

Ersatzteile Kältetechnik der Wärmepumpe Zodiac Z400:

9. Kondensator / Wärmetauscher für Z400 MD4/MD5
9. Kondensator / Wärmetauscher für Z400 MD7/TD7
9. Kondensator / Wärmetauscher für Z400 MD8/TD8/MD9/TD9
10. Kompressor Z400 MD4
10. Kompressor Z400 MD5
10. Kompressor Z400 MD7
10. Kompressor Z400 MD8
10. Kompressor Z400 MD9
10. Kompressor Z400 TD7
10. Kompressor Z400 TD8
10. Kompressor Z400 TD9
11. Verdampfer Z400 MD4/MD5
11. Verdampfer Z400 MD7/TD7
11. Verdampfer Z400 MD8/TD8/MD9/TD9
44. Kältemittelsammler Z400 MD4/MD5/MD7/TD7
44. Kältemittelsammler Z400 MD8/TD8/MD9/TD9
49. Druckwächter ND, 0,5/2 BAR
50. Druckwächter HD, 33/42 BAR
54. Vierwegeventil Z400 MD4/MD5/MD7/TD7
54. Vierwegeventil Z400 MD8/TD8/MD9/TD9
56. Druckminderventil UKV 18 D31 Z400 MD4
56. Druckminderventil UKV 25 D32 Z400 MD5
56. Druckminderventil UVL 30 D33 Z400 MD7/TD7/MD8/TD8/MD9/TD9
o. N. Trockner Byflow (BFK 83S) für MD4/MD5/MD7/TD7 **
o. N. Trockner Byflow (BFK 84S) für MD8/TD8/MD9/TD9 **

Ersatzteile Gehäuse der Wärmepumpe Zodiac Z400:
12. Obere Abdeckung mit Befestigungssatz Z400 MD4/MD5/MD7/TD7
12. Obere Abdeckung mit Befestigungssatz Z400 MD8/TD8/MD9/TD9
13. Frontblende Aluminiumgrau + Halterungsset Z400 MD4/MD5
13. Frontblende Aluminiumgrau + Halterungsset Z400 MD7/TD7
13. Frontblende Aluminiumgrau + Halterungsset Z400 MD8/TD8/MD9/TD9
13. Frontblende Beigegrau + Halterungsset Z400 MD4/MD5
13. Frontblende Beigegrau + Halterungsset Z400 MD7/TD7
13. Frontblende Beigegrau + Halterungsset Z400 MD8/TD8/MD9/TD9
13. Frontblende Edelstahl + Halterungsset Z400 MD4/MD5
13. Frontblende Edelstahl + Halterungsset Z400 MD7/TD7
13. Frontblende Edelstahl + Halterungsset Z400 MD8/TD8/MD9/TD9
14. Frontblenden Halterungsset (6x Gummi / Mutter / Schraube)Z400
15. Zugangsklappe, seitlicher Technikzugang Z400
16. Gehäuseteil rechts Z400 MD4/MD5
16. Gehäuseteil rechts Z400 MD7/TD7
16. Gehäuseteil rechts Z400 MD8/TD8/MD9/TD9
17. Grundplatte mit Befestigungsset Z400 MD4/MD5/MD7/TD7
17. Grundplatte mit Befestigungsset Z400 MD8/TD8/MD9/TD9
20. Luftführung Oberteil Z400 MD4/MD5/MD7/TD7
20. Luftführung Oberteil Z400 MD8/TD8/MD9/TD9
21. Luftführung Unterteil Z400 MD4/MD5/MD7/TD7
21. Luftführung Unterteil Z400 MD8/TD8/MD9/TD9
22. Luftführungshalter für Unterteil Z400 MD7/TD7
23. Abdeckung für Display HMI Z400
24. Motorkonsole für Ventilator / Propeller Z400 MD4/MD5
24. Motorkonsole für Ventilator / Propeller Z400 MD7/TD7
24. Motorkonsole für Ventilator / Propeller Z400 MD8/TD8/MD9/TD9
25. Schaltkastenblende Z400
31. Zugangsklappe, hinterer Technikzugang Z400
32. Kunststoffmuttern Set Z400
33. Schraubensatz für gesamte Einheit Z400
34. Gehäuseteil links Z400 MD4/MD5
34. Gehäuseteil links Z400 MD7/TD7
34. Gehäuseteil links Z400 MD8/TD8/MD9/TD9

Sonstiges der Wärmepumpe Zodiac Z400:

1. Anti-Vibrations-Fuß f. Z400/ZS500
2. Fixierscheibe f. Stutzen
29. Anschluss-Stück Kondensator oben (mit Abzweig für Paddelschalter) Z400
30. Anschluss-Stück Kondensator unten (ohne Abzweig für Paddelschalter) Z400
45. Halbverschraubung (Paar) 1½", 50 mm inkl. Dichtung
46. Kondensatablaufwinkel Ø 16 MM
48. Ventilator / Propeller
52. Schallschutzhaube für Kompressor Z400 MD4
52. Schallschutzhaube für Kompressor Z400 MD5
52. Schallschutzhaube für Kompressor Z400 MD7
52. Schallschutzhaube für Kompressor Z400 MD8/TD8/MD9
52. Schallschutzhaube für Kompressor Z400 TD7
52. Schallschutzhaube für Kompressor Z400 TD9
o. N. Reparaturset für Kondensator / Tauchhülse
o. N. Verschlusskappe für Kondensatoranschlüsse (gelb außen = WPC02908 / milchig innen = DWPC02908)

Zubehör für die Wärmepumpe Zodiac Z400:

38. Abdeckhaube Lang Z400 MD9/TD9
38. Abdeckhaube Medium Z400 MD7/TD7/MD8/TD8
38. Abdeckhaube Schmal Z400 MD4/MD5
Reinigungsmittel 5 l
Reinigungsmittel in Sprühflaschen (Set mit 5x50 ml)

ACHTUNG: Elektronikplatinen und Teile die bereits eingebaut waren sind vom Umtausch ausgeschlossen.

ACHTUNG: Defekte Wärmetauscher benötigen wir zurück, andernfalls wird eine Sicherheitsleistung von 357,00 € an Zodiac fällig!

Dokumente zum Download:

• Ersatzteilzeichnung Wärmepumpe Z400 R410A vonZodiac (3.954kB)
• Ablesen der Fühlerwerte bei der Wärmepumpe Z400 (298kB)
• Kalibrierung des Wassertemperaturfühlers bei Z400 (271kB)
• Information über die Vernetzung verschiedener Zodiacprodukte (348kB)
• Erhalten Sie hier die Bedienungsanleitung der Z400 iQ (5.843kB)
• Erhalten Sie hier das Produktdatenblatt der Wärmepumpe Z400 iQ (3.617kB)
• Austausch der Wassereinlass -und Auslassanschlüsse am Wasserkondersator (766kB)
• Reinigung des Wasserkondensators bei der Z400 (874kB)
• Austausch der Fühler bei der Z400 iQ (582kB)
• Hauptplatine, Tastaturkarte und LED Bandkarte bei der Z400 (1.696kB)
• Bedienungsanleitung für den Lüftermotor beim Austausch (1.041kB)
• Austausch der NTC-Universalsonde bei der Z400 (187kB)
• Ersatzteilzeichnung Wärmepumpe Z400 vonZodiac (3.954kB)
