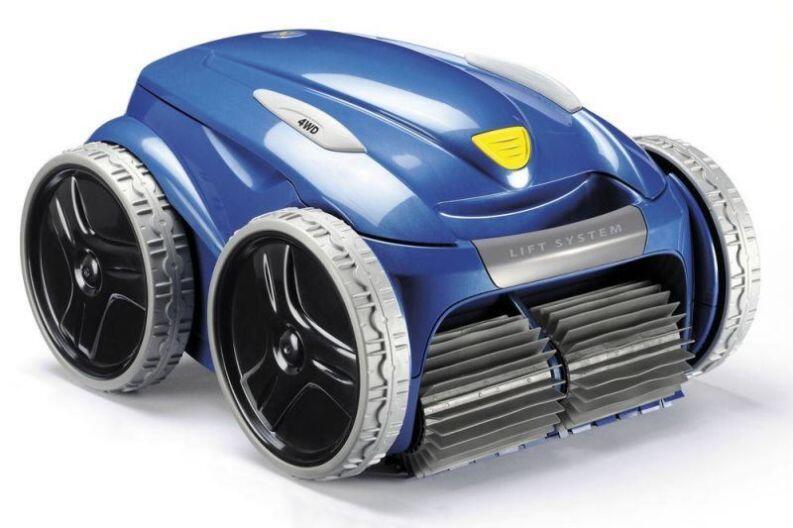

Ersatzteile Zodiac Vortex Pro RV 5300

Ersatzteile für Zodiac Pro RV 5300

1. Schraube 4 × 12 mm (Set mit 5 Stk.)

2. Propeller für Vortex

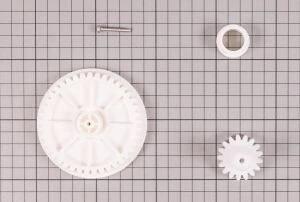

3. Getriebe

4. Bürstenwalze (Set mit 2 Stk.)

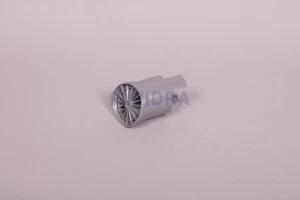

5. Strömungsdüse

6. Schutzgitter

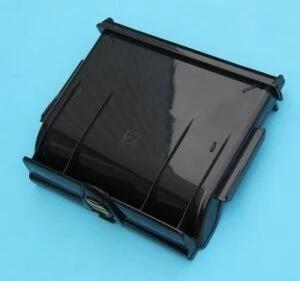

7. Filterkorbdeckel

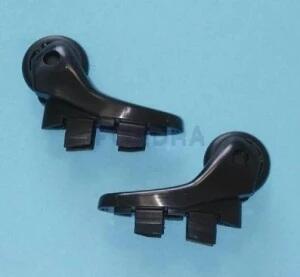

8. Stossfänger mit Roller (Set mit 2 Stk.)

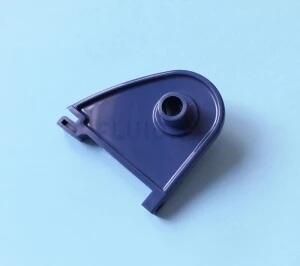

9. Bürstenanker; blau

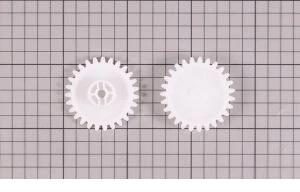

10. Zahnrad 27 Zähne (Set 2 Stück)

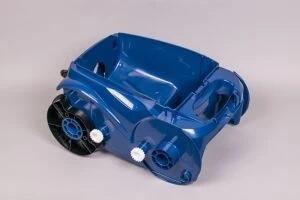

11. Gehäuse, blau (4WD)

12. Schwimmkörper komplett EC

13. Radschutzblende

14. Bodenplatte Caddy

15. Zubehörset für Caddy

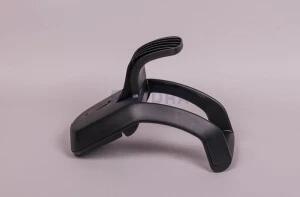

16. Handgriff für Caddy

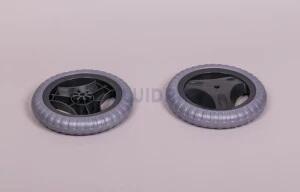

17. Räder Caddy (Set mit 2 Stk.)

18. Standrohr für Caddy

19. Schwimmkabel Stecker (4 PTS)

20. Splint für Kreuzzapfenantrieb (Set mit 5 Stk.)

21. Klemme für Schwimmkabel (Set mit 5 Stk.)

22. Gehäusdeckel, blau

23. Schraube 4 × 16 mm; A4 (Set mit 5 Stk.)

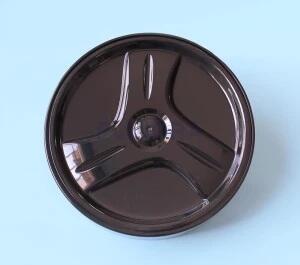

24. Radfelge ohne Reifen, schwarz

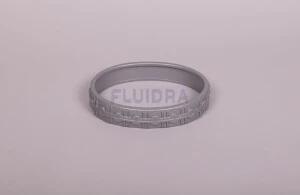

25. Reifen groß RAL9022 (4WD)

26. Griffstück RAL9022 Zodiac

27. Filterkorb fein 100μ

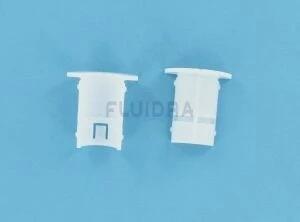

28. Radbuchse EC

29. Motorblock Typ C

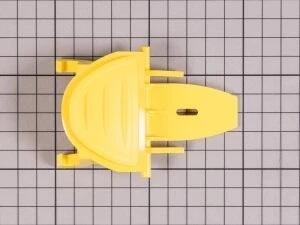

30. Gehäuseriegel, PMS108

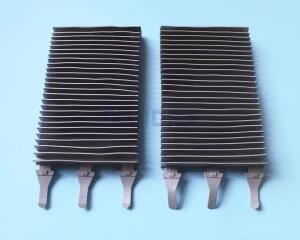

31. Bürsten Typ 2 (Contact +) R9022 (Set mit 2 Stk.)

32. Schraube 4 × 25 mm, A2 (Set mit 5 Stk.)

33. Zahnrad 17 Zähne (Set mit 2 Stk.)

34. Zahnradbuchse (Set 2 Stück)

35. Zylinderkopfschraube 2,9 × 9,5 mm (Set mit 5 Stk.)

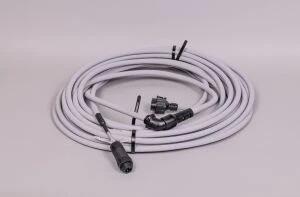

36. Schwimmkabel 18m

37. Steuerbox Typ 12

38. Caddy komplett

Zubehör für dev Vortex Pro RV 5300:

Noppenreifen für Fliesenbecken (1 Stück)

Filterkorb sehr fein 60 µ

Filterkorb grob 200 µ

Schutzhülle

Dokumente zum Download:

• Wichtige Informationen zum Kabeltausch! (92kB)
• Anleitung zum Einstellen der Drehzahl des Pumpenmotors Vortex (265kB)
• Anleitung zur Demontage des Motorblock Serie Vortex (231kB)
• Demontageanleitung der Vortex Serie von Zodiac (390kB)
• Prüfung der Steckerverkabelung der Produktreihe Vortex (256kB)
• Anleitung und Diagnosehilfen des Poolreiniger Vortex Pro RV 5400 (3.998kB)
